步进电机驱动DM542S 适用42/57电机 1~128细分 0.5~4.5A 9~42V

首页 / 步进电机驱动 / 正文

damon 2022-11-04

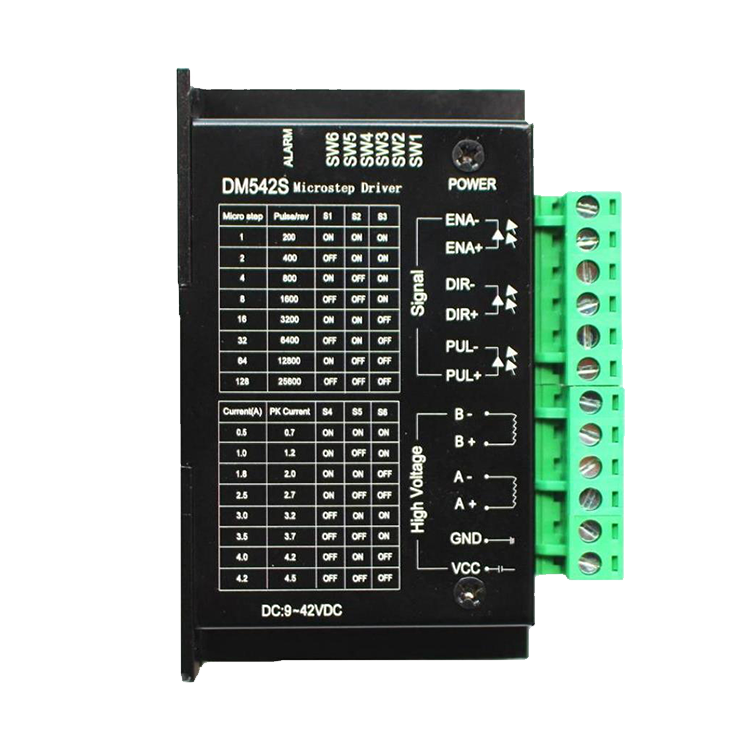

一、产品简介

DM542S步进电机驱动器是一款专业的两相混合式步进电机驱动器，可适配国内外各种品牌，电流在4.5A及以下，外径42/57m的四线/六线八线两相混合式步进电机,适合各种小中型自动化设备和仪器。

1. 技术特点

(1) 信号输入:单端/脉冲/方向

(2) 细分可选:1/2/4/8/16/32/64/128/细分

(3) 输出电流:0.5A-4.5A

(4) 输入电压:9-42VDC,建议工作电压36V及以下电压

(5) 静止时电流最大为拨码设定电流的1/4左右(防止发烫，低于半流)

(6) 可驱动 4/6/8 线两相/四相步进电机，42 /57型全型列步进电机，扭矩2.8NM及以下步进电机

(7) 光耦隔离信号输入，抗干扰能力强

(8) 具有过热、过流、欠压锁定、输入电压防反接保护等功能

(9) 体积小巧，方便安装

(10)外部信号 3.3-24V 通用，无需串联电阻

2. 应用领域

适合各种中小型自动化设备和仪器，例如：雕刻机、剥线机、打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备等。在用户期望小噪声、高速度的设备中应用效果特佳。

3. 机械安装尺寸图 (DM542S)

4. 接线方式

输入信号接口有两种接法，用户可根据需要采用共阳极接法或共阴极接法。

注意：

1. 图中控制器与驱动器的 VCC 和 GND 尽量不要共用。

2. ENA 端可不接。ENA 有效时电机转子处于自由状态（脱机状态）这时可以手动转动电机转轴，做适合您的

调节。手动调节完成后，再将 ENA 设为无效状态，以继续自动控制。
